FPN网络结构及源码分析

FPN即Feature Pyramid Networks，特征金字塔。

特征金字塔是多尺度(muiti-scale)目标检测领域中的重要组成部分，但是由于此方法对计算和内存的需求，在FPN之前的深度学习任务都刻意回避了这类模型。在文献阅读2中，作者利用深度神经网络固有的多尺度、多层级的金字塔结构，使用一种 自上而下的侧边连接 在所有尺度上构建出高级语义特征图，构造了特征金字塔的经典结构。

具体做法是:把低分辨率、高语义信息的高层特征和高分辨率、低语义信息的低层特征自上而下进行融合，使得所有尺度下的特征都有丰富的语义信息。

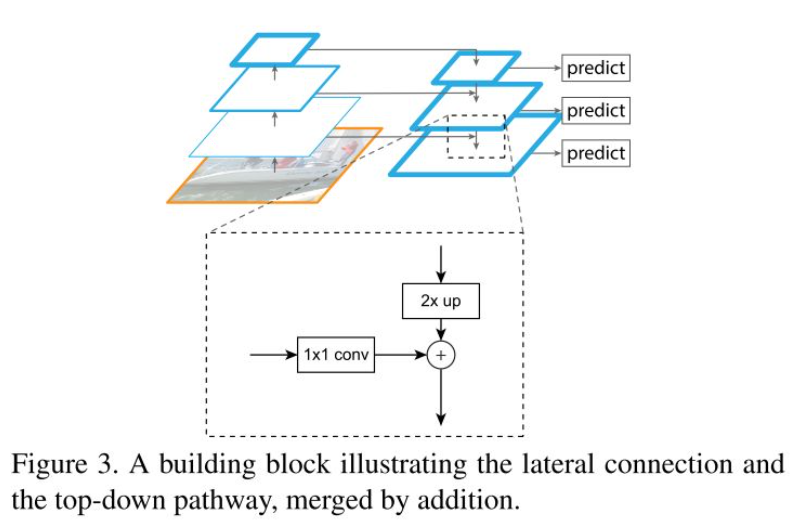

其结构如下图所示：

在FPN网络结构中，还有很多图像算法。

Featurized image pyramid

生成不同尺寸的图片，每张图片生成不同的特征，分别进行预测，最后统计所有尺寸的预测结果。

一种比较笨的多尺度方法，对输入图像设置不同的缩放比例实现多尺度。这样可以解决多尺度，但是相当于训练了多个模型（假设要求输入大小固定），即便允许输入大小不固定，但是也增加了存储不同尺度图像的内存空间。

Single feature map

相当于早期的CNN模型，通过卷积层不断学习图像的高级语义特征。

使用神经网络某一层输出的feature map进行预测，一般是网络最后一层feature map（例如Fast R-CNN、Faster R-CNN等）；然而靠近网络输入层的feature map包含粗略的位置信息，导致预测的目标狂bbox不准确，靠近最后网络最后一层的feature map会忽略小物体信息。

Pyramidal feature hierarchy

使用不同层次的金字塔层feature map进行预测。SSD就是采用这种多尺度特征融合方法，从网络不同层抽取不同尺寸的特征做预测，没有增加额外的计算量。但是SSD没有使用足够底层的特征，SSD使用最底层的特征是VGG的conv4_3。

SSD较早尝试了使用CNN金字塔形的层级特征，重用了前向过程计算出的多尺度特征图，因此这种形式是不消耗额外的资源的。但是SSD为了避免使用low-level的特征，放弃了浅层的特征图信息，直接从conv4_3开始建立金字塔，并且加入了一些新的层，但是这些低层级、高分辨率的特征图信息对检测小目标是非常重要的。

Feature Pyramid Network

对最底层的特征进行向上采样，并与该底层特征进行融合，得到高分辨率、强语义的特征（即加强了特征的提取）。

FPN为了能够自然地利用CNN层级特征的金字塔形式，同时生成在所有尺度上都具有强语义信息的特征金字塔，便以此为目的设计了top-down结构和lateral connection。这种金字塔结构以此融合具有高分辨率的浅层feature和具有丰富语义信息的深层feature。这样就实现了从单尺度的单张输入图像，快速构建在所有尺度上都具有强语义信息的特征金字塔，同时不产生明显的代价。

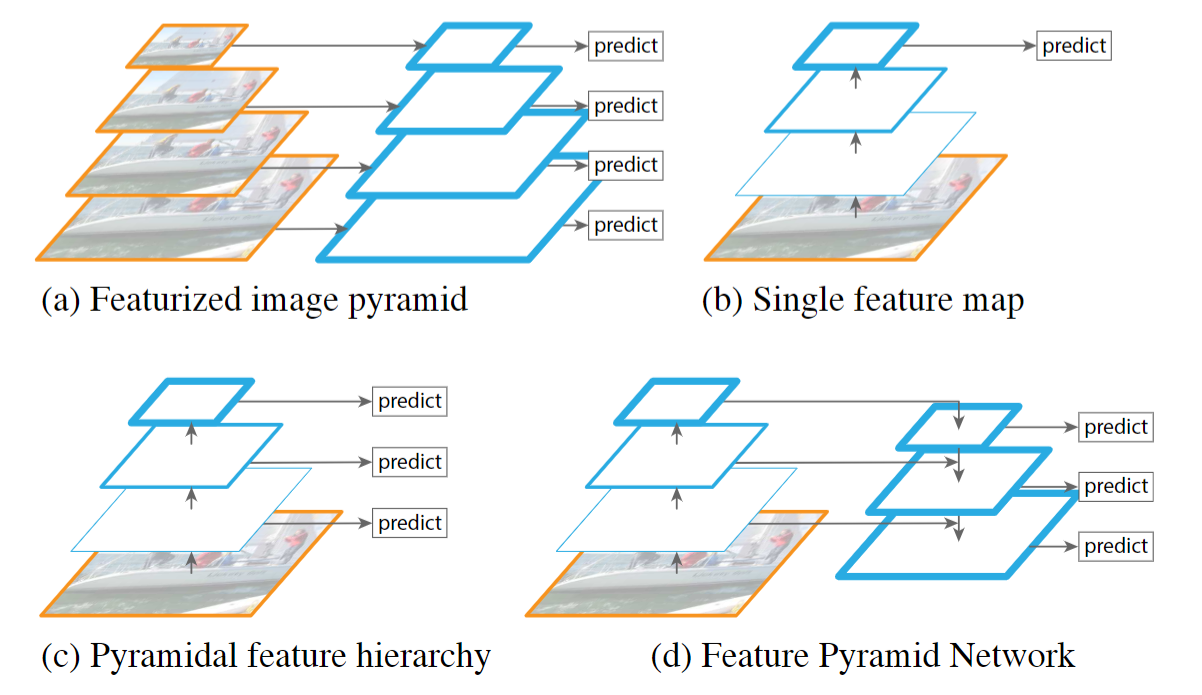

上述四种的FPN的网络结构如下图所示：
